EchoIRLP: il sistema VoIP EchoLink e il menu' di setup.

Il sistema EchoLink e' il piu' diffuso sistema VoIP in Italia e nel mondo. Si basa prevalentemente su piattaforma Windows e consente di realizzare dei nodi VoIP sia in simplex che attraverso ripetitore.

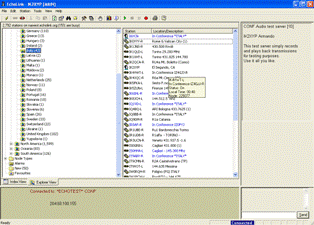

Come si puo' vedere dalla schermata principale di EchoLink vi sono delle aree da cui e' possibile individuare le stazioni in base alla loro locazione geografica, mediante l'area di navigazione centrale. A destra e' disponibile un'area in cui vengono listati i nominativi delle stazioni con cui si e' connessi. In basso al centro vi e' un'area informativa circa il nodo a cui si e' connessi, il suo indirizzo IP e il livello di modulazione ricevuto e trasmesso. L'area in basso a destra consente di inviare dei messaggi di testo come se si operasse in packet o APRS.
Infine la parte inferiore dello schermo mostra le caselline in cui sono racchiuse le segnalazioni circa lo stato di funzionamento del nodo radio. Da quest'interfaccia e' possibile inviare via console i comandi al proprio nodo, oppure e' possibile mandarli via radio attraverso i codici DTMF. EchoLink e' completamente comandabile via DTMF e questo lo rende un sistema molto completo e flessibile per gestire le interconnessioni tra nodi.

EchoLink dispone di due modalita' operative: Single e SysOp. La prima viene usata quando si vuole attivare una stazione che non disponga di un apparato radio di link; in questo caso si tratta di una stazione client solo computer, grazie alla quale e' possibile operare sulla rete mediante delle casse e un microfono per PC.
Nella modalita' SysOp e' invece possibile collegare un apparato radio ed attivare cosi' un radio-gateway VoIP, sia esso in simplex che via ripetitore. Nella modalita' con gateway radio vi sono disponibili tutta una serie di comandi specifici per configurare l'accesso radio. Per quanto riguarda la configurazione generale tramite il menu' di setup, essa va bene sia per il modo Single che SysOp e viene descritta qui di seguito.

Tab My Station.

Mode: questo settaggio consente di selezionare la modalita' operativa del vostro nodo EchoLink, Single (stazione PC) oppure SysOp (stazione radio).

Callsign: qui deve essere inserito il nominativo validato del nodo. Se si tratta di una stazione di tipo single verra' inserito solo il nominativo, mentre nel caso di stazioni SysOp si dovra' aggiungere il suffisso "-L", nel caso di un link simplex, o "-R" nel caso di un ripetitore.

Password: qui si dovra' inserire la password che si e' scelto in fase di prima registrazione.

Name: in questo campo si potra' inserire il nome nel caso di stazione PC oppure altre info

significative nel caso di un nodo radio (tipo frequenza e tono CTCSS).

Location: qui si dovra' inserire il proprio QTH e altre informazioni ritenute utili da mostrare nella lista delle stazioni.

Email: in questo campo si dovra' inserire un indirizzo Email valido, in quanto riceverete qui' le richieste da parte del team EchoLink.

Tab Servers.

Pref1/4: da questi menu' a tendina e' possibile scegliere quali servers di indirizzamento selezionare e con quale ordine di ricerca essi devono essere usati qualora un server non fosse disponibile.

Retry timeout: consente di settare il tempo di attesa tra un tentativo e l'altro di connessione al server d'indirizzamento.

Use Proxy: questo bottone consente di attivare la modalita' del proxy su EchoLink. Grazie all'uso del proxy e' possibile accedere alla rete anche se le porte UDP e TCP sono bloccate. Per maggiori dettagli si veda la sezione degli articoli tecnici sul VoIP.

Host: qui si dovra' inserire l'indirizzo IP del proxy da contattare per effettuare l'accesso alla rete EchoLink.

Port: inserite la porta a cui risponde il proxy. Nel caso di proxy pubblici la porta e' la "8100".

Password: inserite la password da usare per accedere al proxy. Nel caso di proxy pubblici la password e' "public".

Automatically dial conn: questo settaggio consente di effettuare la chiamata telefonica per accedere ad Internet nel caso il vostro sistema operi via modem telefonico.

Tab Timing.

Inactivity timeout: questo timer serve a fissare un tempo limite di inattivita' per il quale una connessione in corso viene mantenuta. Se nessuna delle stazioni effettua traffico, al superamento del timer avverra' una disconnessione automatica sul lato Internet.

Receive hang time: questo timer specifica per quanto tempo EchoLink rimarra' in modo ricevente nel momento che la stazione connessa avra' terminato di trasmettere i suoi pacchetti su Internet.

Tab Audio.

Input device: consente di selezionare la scheda audio da usare come dispositivo di ingresso audio.

Output device: consente di selezionare la scheda audio da usare come dispositivo di uscita audio.

Mic type: quando si opera in modo single si puo' scegliere il tipo di microfono per PC che si adoperera', ottimizzando cosi' la risposta in frequenza del microfono.

Open in full-duplex: consente di risolvere alcuni messaggi di errore qualora EchoLink

non fosse in grado di operare correttamente con la scheda audio mentre siete in trasmissione. Questo settaggio abilita la modalita' di registrazione non appena EchoLink prende il controllo della scheda audio e ne garantisce la priorita' su altre applicazioni.

Auto sample rate comp: questo settaggio permette ad EchoLink di attivare alcuni algoritmi che permettono di effettuare la compensazione tra le diverse caratteristiche offerte dalle tante schede audio.

300Hz high pass filter: questo settaggio consente di attivare un filtro passa alto con taglio a 300Hz, in grado di eliminare ronzii e quanto altro (tipo la presenza di toni CTCSS) provenienti dall'apparato radio.

Recording mode: consente di abilitare la funzione di registrazione automatica del segnale audio.

Network buffering: questo parametro consente di settare l'efficacia del buffer di rete utilizzato qualora la connessione Internet non fosse troppo veloce. In questo modo aumentando la capienza del buffer si eviteranno interruzioni nella voce. Questo buffer controlla il flusso dati tra Internet ed Echolink.

PC buffering: questo buffer consente di controllare il flusso dati tra EchoLink e la scheda audio, lavorando in unione con il buffer di rete, garantendo un audio privo di interruzioni.

Total audio delay: a causa dell'uso dei buffers, maggiore sara' il loro utilizzo e maggiore sara' il ritardo di elaborazione del segnale audio. Pertanto questo parametro mostra quanto ritardo avra' il vostro link in base a quanto buffer e' stato settato.
